适用范围
用于光伏发电系统中直流侧的光伏组件与组件之间的串联电缆、组串之间组串至直流配电箱(汇流箱)之间的并联电缢和直流配电箱至逆变器之间的满足室外环境要求的铝合金导体光伏发电系统用电缆
结构
导体：2PFG 2642中第五种铝合金软导体
绝缘：120°C交联无卤低烟阻燃聚烯烃
护套：120C交联无卤低烟阻燃聚烯经
颜色：红色或黑色
技术指标
额定电压：DC1500V
测试电压：AC6.5kV/5min或DC15kw/5min不击穿
空气敷设时导体最高工作温度：120°C/2000h
导体长期工作温度：90°C
环境温度：-40°C~+90°C
最大短路温度：≤250℃/5S
预期使用寿命：25年
弯曲半径：6 X D
特性与符合性
防火性能：EC60332-1
盐雾排放：IEC61034;EN 50268-2
低火灾荷载： DIN 51900
产品认证：TUV2PFG 2642/01.22
产品特性
减轻电缆重量具备耐臭氧、耐酸碱和耐环境气候等耐外部环境特点25年长寿命降低安装成本,可直埋,可用于多组件串并联，载流量满足要求，铝导体机械性能达标，铜铝连接安全，铜铝连接器和电缆连接

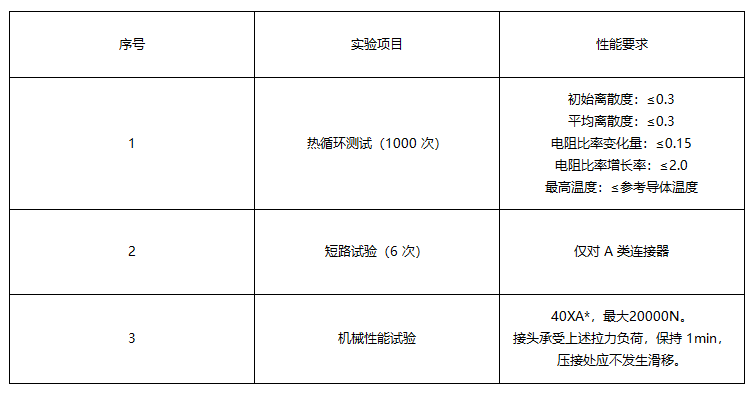

铜铝连接器的要求
需使用符合EC62852,IEC61238以及2pg标准相关要求的铜铝连接器,鉴于铜铝连接器仍在不断技术进步,不同品牌型号的电缆与连接器之间的匹配可能会出现问题，建议特定品牌型号的连接器需要与特定品牌型号的铝合金光伏电缆进行搭配。

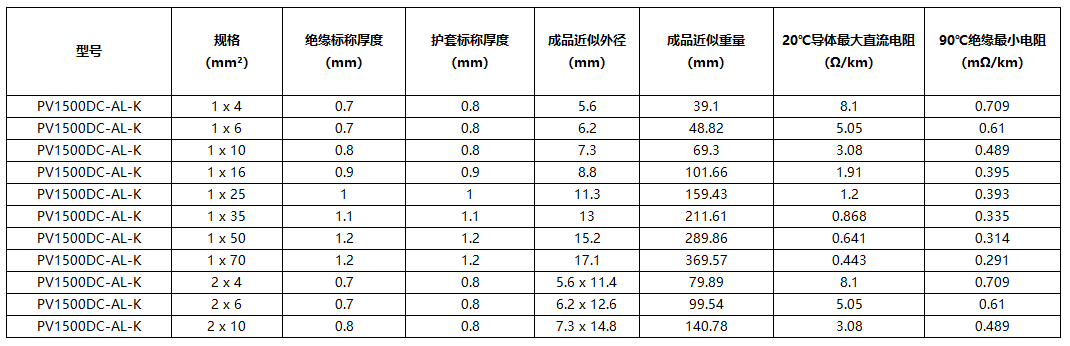

结构尺寸及参数

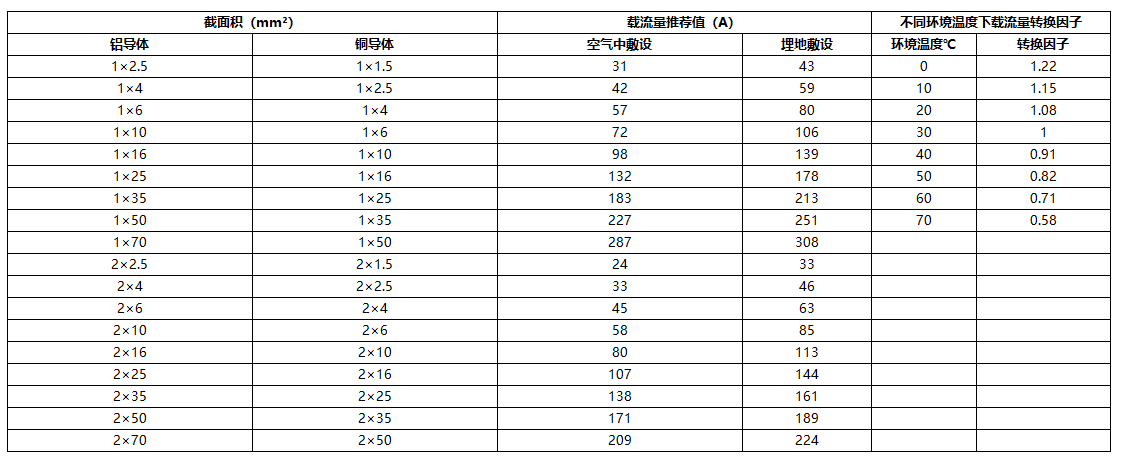

载流量快速选型参照表
注：A * 表示铝或铝合金导体标称截面积 (mm²)。
